产品概述
对天然气公司来说，实时监测燃气管网的温度、压力、流量、泄漏等信息是杜绝安全隐患的必要手段，相较于早期的数据采集、传输手段（如：PLC+GPRS），使用远程数据采集设备（RTU+NB-IoT）网络的监测方式，显然在节约成本、提高系统稳定性、提高管网安全性方面更具有优势。利用NB-IoT网络，天然气公司将分散在各地的管网监测站点的信息实时传送到监控中心，形成以监控中心为核心辐射整个燃气管网的分布式监控网络，使在线监测、供输气运营不存在盲区。

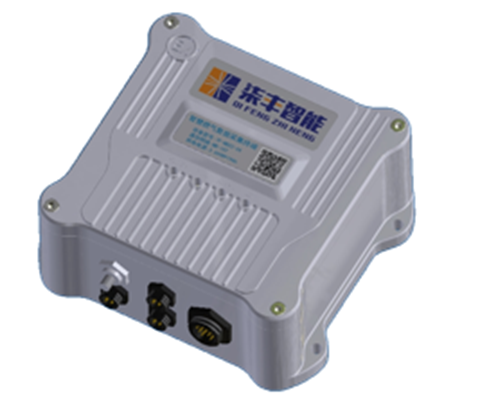

7F-RTU-RQ是针对石油、化工、天然气等具有防爆要求使用场景而设计的一款防爆型智能数据采集终端。产品采用无源、低功耗、物联网、边缘计算等先进技术实现产品的即插即用、超长续航能力、人工智能、实时监测和预警。
7F-RTU-RQ具有多个RS485总线接口、4-20Ma/0-10V模拟量及数字DI/DO接口，并且支持向外供电，能够无缝替换用户现有的老旧传统数据采集器。
7F-RTU-RQ具有USB调试端口和无线蓝牙近场通信能力，用户可以PC端或移动应用端对设备进行快速配置、设备调试等。
7F-RTU-RQ采用NB-IoT通信，可应对诸如阀井、表井、楼道等复杂环境而确保数据可靠通信。
7F-RTU-RQ防爆型智能数据采集终端电路采用本安防爆技术标准设计，外壳采用隔爆设计，内部采用树脂胶罐封装工艺，具有防爆一区防爆能力，其技术条件和验证方法符合GB3836.1-2010《爆炸性环境第1部分设备通用要求》、GB3836.4—2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》、GB3836.2-2010《爆炸性环境第2部分由隔爆外壳“d”保护的设备》的规定。
产品特点
l UPS供电模式：采用电池供电和外部市电双备供用，确保数据无间断采集，电池续航10年以上。
l 无线通信：采用NB-IOT无线通信，无需外接数据终端、转换器等；
l 具备多种数据接口，可覆盖所有数据采集设备接入需求：
n 2路隔离RS485接口：已接入多种市场上常见流量计
n 4路隔离4-20 mA /0-10V输入:精度高达0.01%，可用采集压力变送器数据、阀门开合度等
n 8路DI隔离输入
n 4路DO隔离输出
n 1路低功耗数字传感器接口：可适我公司低功耗数字传感器
n 1路隔离USB接口
n 1路NB-IoT无线通信接口、1路蓝牙近场通信接口
l 本安1区防爆设计，符合Ex(ia)ⅡC T6标准
l 极低功耗：在全休眠阶段，压力采集工作，电流低于10uA，高频度压力采集不影响功耗
l 人工智能及边缘计算：对所存储的数据进行本地运算，根据压力变化趋势实现管道工况分析
l 工况预警：通过人工智能和边缘计算实现监测点的特征预警；
l 设备诊断：可对设备的温度、电量、无线通信性能进行诊断
l 配置灵活：通过蓝牙无线，无需开盖即可对压力预警阀值、设备诊断阀值、采集周期、通信周期、通信IP地址等进行配置，杜绝了人为因素影响设备防护性能，提高了设备安装效率
l 固件升级：可通过蓝牙无线或远程平台对设备固件进行无线升级。
l CE：强ESD、防雷、抗浪涌能力
l 高防护等级：具有IP68防水等级
技术参数
|
网络参数 |
||
|
通讯方式 |
NB-IoT全网通 |
|
|
通信协议 |
COAP/TCP/UDP |
|
|
发射功率 |
23dB |
|
|
接收灵敏度 |
-137dBm |
|
|
天线形式 |
外置 |
|
|
井盖下信号强度 |
≥-95dBm |
支持异频重选 |
|
电源参数 |
||
|
电池容量 |
标配57AH |
10年自放电<5%，突发电流2.5A，低温放电2A 最大可扩展到130AH |
|
通信电流 |
<500mA |
|
|
休眠电流 |
<20uA |
|
|
外部输入电源 |
220VAC/1A |
|
|
9-36VDC/2A |
||
|
外部输出电源 |
15VDC/300mA |
传感器、变送器、流量计供电 |
|
3.6VDC/100mA |
数字传感器专用 |
|
|
功能说明 |
||
|
万年历 |
可实现设备同时刻冻结采集数据，所有数据带时间戳，便于分区计量 |
|
|
高精度压力测量 |
测量精度达小数点后4位 |
|
|
RS485数字接口 标准ModBus协议 |
已接入的主要流量计有天信、苍南、AS等 |
|
|
数字开关量输入 |
可接入NPN、PNP、干触点等开关量信号、高速脉冲信号等 |
|
|
数字开关量输出 |
可实施内部逻辑开关、远程开关等，可对表计进行阀门开关 |
|
|
数据采集间隔 |
可远程任意设置数据采集间隔 |
|
|
数据上报周期 |
可远程任意设置数据上报周期，数据缓存空间达4Mbit，数据均带时间标签 |
|
|
断点续传、重传机制 |
支持数据断点续传、重传机制，确保数据安全不丢失 |
|
|
异常突发上报机制 |
支持管网流量、压力数据异常突发上报机制，便于应用程序最大程度上及时预警爆管风险 |
|
|
远程固件升级 |
支持设备远程升级，及时升级应用，便于接入新设备 |
|
|
认证 |
||
|
CE电磁兼容 |
EN55032:2015,EN61000-3-2:2014,EN55024:2010/A1:2015 |
|
|
防水等级 |
IP68 |
|
|
阻燃等级 |
UL94-V0 |
|
|
防爆认证 |
Ex(ia)ⅡC T6 |
|
|
其它 |
||
|
外壳材质 |
铸铝 |
|
|
工作环境 |
温度：-40℃～+85℃ |
|
|
产品尺寸 |
175*154*77mm（长X宽X高） |
|
|
安装方式 |
螺丝固定 |
|
