产品概述

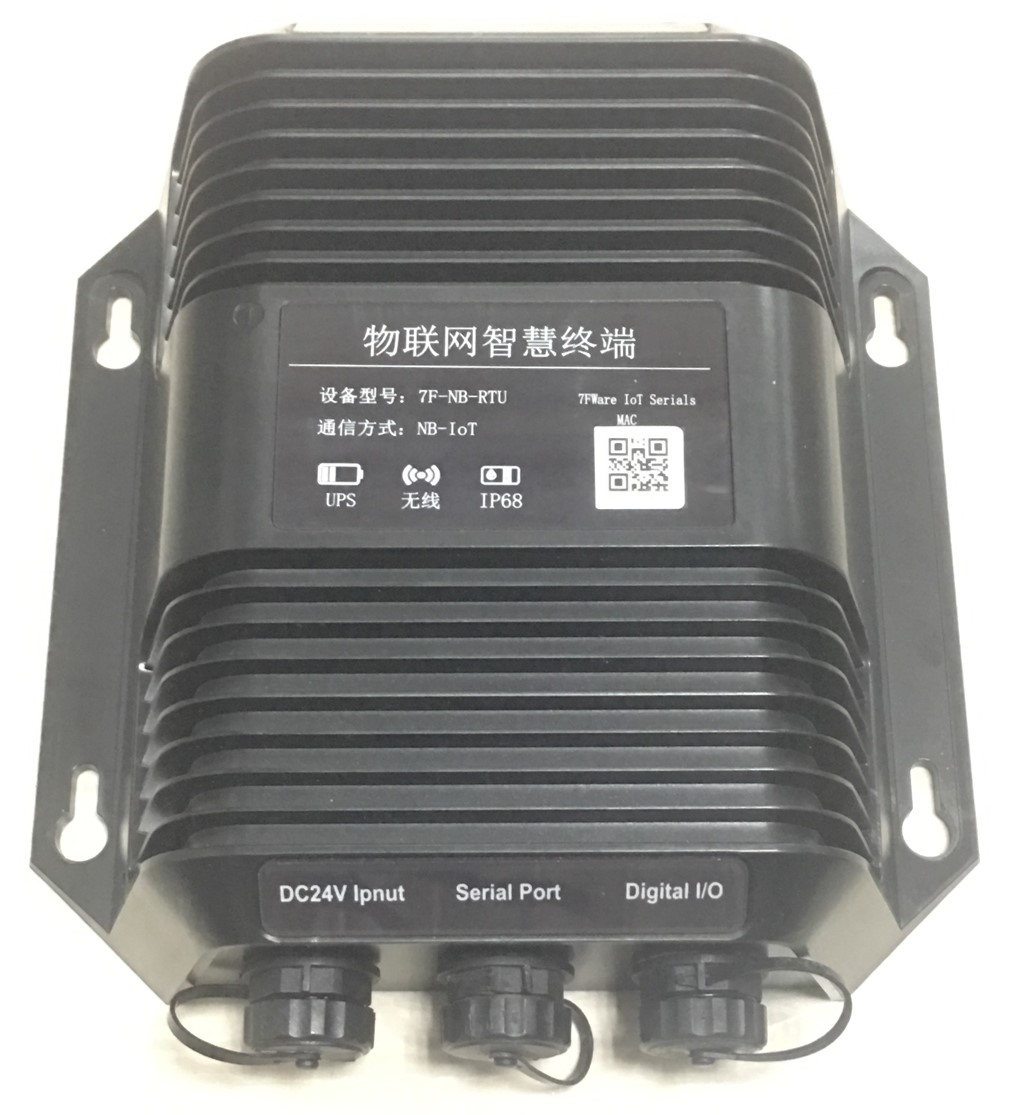

7F-RTU001 物联网智慧终端是针对低功耗广域网设计的一款高性能高配置的物联网通信终端,具备强扩展性和兼容性。设备采用低功耗设计, 内部集成RS485、USB、高速脉冲计数、多路0-20mA,0-10VDC模拟量输入,且兼容我公司所有低功耗有线传感器,并且具有多达30个IO口扩展功能,可扩展10个水质参数。
产品最典型的应用是水务智能管网监测、燃气智能管网监测、智能水质多参仪,目前产品已在多个水务公司、燃气公司、水产养殖项目上应用,数量级达数千,产品的稳定、可靠、强扩展功能深受客户喜爱。
功能特点
l 采用NB-IoT无线网络通信,井下通信无障碍。
l UPS功能:采用电池供电和外部供电双备供用,确保数据无间断采集,电池续航10年以上。
l 具备多种数据接口,可覆盖所有管网监测设备接入需求:
l 1路RS485总线接口:支持RS485自由协议、标准ModBus协议等。
l 4路4-20 mA
/0-10V输入:精度高达0.01%,可用采集压力变送器数据、阀门开合度等
l 3路高速脉冲输入:脉冲检测能力达50KHz以上,确保脉冲水表不丢脉冲
l 2路继电器输出:可适配阀门控制需求
l 8路IO扩展功能。
技术参数
网络参数
通讯方式
NB-IoT全网通
通信协议
COAP/TCP/UDP
发射功率
23dB
接收灵敏度
-137dBm
天线形式
内置
6dB大功率天线
井盖下信号强度
≥-95dBm
支持异频重选
电源参数
电池容量
57AH
10年自放电<5%,突发电流2.5A,低温放电2A
通信电流
<500mA
休眠电流
<10uA
外部输入电源
24VDC/1A
外部输出电源
12VDC/300mA
传感器、变送器供电
3.6VDC/100mA
脉冲仪表供电
功能说明
万年历
可实现设备同时刻冻结采集数据,所有数据带时间戳,便于分区计量
高精度压力测量
测量精度达小数点后4位
标准ModBus接口
高速脉冲计数接口
可对编码器、脉冲发生器等进行计数
数据采集间隔
可远程任意设置数据采集间隔
数据上报周期
可远程任意设置数据上报周期,数据缓存空间达4Mbit,数据均带时间标签
断点续传、重传机制
支持数据断点续传、重传机制,确保数据安全不丢失
异常突发上报机制
支持管网流量、压力数据异常突发上报机制,便于应用程序最大程度上及时预警爆管风险
远程固件升级
支持设备远程升级,及时升级应用,便于接入新设备
认证
CE电磁兼容
EN55032:2015,EN61000-3-2:2014,EN55024:2010/A1:2015
防水等级
IP68
阻燃等级
UL94-V0
防盐雾测试
其它
外壳材质
工业复合PC
工作环境
温度:-40℃~+85℃ 湿度:99%
产品尺寸
186*176*70mm(长X宽X高)
安装方式
挂链或倒扣
